一、背景

在污水治理監測項目中，所涉及的污水處理監測系統，很多必需無人值守設備或監測點，受到地形、氣候、監測范圍等因素影響，不適合用有線通信和無線數傳電臺等數據傳輸方式， 而且它們還具有移動性差、成本高、擴展性差、設備維護不方便等缺點，而中國移動NB-iot網絡覆蓋面廣，具有高速的數據傳輸和永遠在線的特點，配合靈活的資費方式，使NB-iot通訊在污水處理監控系統中的應用具有無可比擬的性價比優勢。

二、產品簡介

一體化雷達流速流量計，是基于微波技術的全自動流量計，它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量；可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。該設備內置包括：雷達流速、水位（液位）傳感器、RTU、通信模塊、流量積算、管理軟件等組成。

三、系統組成

系統由雷達流速儀、超聲波液位儀、RTU、數據采集中集器、太陽能供電系統、流量模塊、管理軟件、移動數據卡、計算機等組成。

3.1系統構架圖：

3.2雷達流速儀

雷達流速儀是一款雷達式非接觸測流產品，采用雷達測速原理，對水流的表面流速進行探測，微波雷達不受溫度梯度、壓力、雜質、漂浮物、空氣密度、風或其他氣象環境條件的影響，可全天候全天時穩定工作。同時，雷達可以設置不同發射頻率，在多點近距離探測時，可有效地避免相鄰產品的雷達波束互擾影響。

主要參數表：

3.3雷達液位儀

雷達液位儀 采用最新的技術，極大的提高了儀表的測量精度，對干擾回波有明顯得抑制功能，具有完善的液/物位測控功能。主芯片采用進口工業級單片機，數字溫度補償和超寬電壓輸入穩壓等數十塊相關專用集成電路。具有抗干擾性強，可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。它不必接觸工業介質就能滿足大部分物位測量要求，從而徹底地解決了壓力式、電容式、浮子式等傳統測量方式帶來的纏繞、堵塞、泄露、介質腐蝕、維護不便等缺點。

量程：0～5M,　

盲區:<0.3M 　　

發射角：12°

　　最小顯示分辨率：1MM

　　精度：±0.3%×最大量程

　　溫度補償：自動溫度補償

　　數字輸出：RS485（支持Modbus）

　　供電工作電壓： DC12—30V

　　功耗<1.5W

　　防護等級：IP68

　　溫度：－10℃～60℃

　　相對濕度：0～95%

3.4數據采集中集器

數據采集中繼器由主機、RF天線、GPRS天線和GPS天線構成，它具有流速、水位采集存儲、瞬時流量計算，累計流量存儲等功能。包含采集時間設定，上傳數據時間設定模塊。

3.5太陽能供電系統

太陽能供電系統是為設備提供能源，保持系統正常運行的關鍵設備，包括：太陽能板、蓄電池、充電器、避雷器等組成。

3.6管理軟件（監測數據接收系統）

監測數據接收子系統（整個系統中至關重要的一個子系統,它肩負著各種現場實時數據的監測及數據接收的作用,具有無人職守自動工作功能）；數據分析統計子系統（監測系統中的核心部分.是用戶直接操作和感受到的部分，采用 C/S模式在監測部門內部供工作人員直接操作使用）；報警短信子系統（利用目前廣泛使用的移動通訊技術進行開發的一個及其有用的功能系統，終端儀器儀表設定報警值后和短信 MODEM組合，以快速的把報警信息發到指定的管理層）；WEB發布子系統。主要用于展示各個站點的水位、流速、流量等信息。其功能為：站點的管理，全部站點實時數據的查看，單個站點的實時數據、歷史數據、報表、曲線、歷史數據導出、歷史曲線的導出。該平臺可以免費使用，如需自建平臺可以對數據進行解析。

四、安裝圖

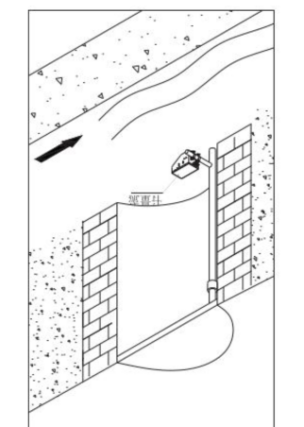

井內安裝圖

太陽能供電系統安裝示意圖

井內方井安裝支架圖

井內直井安裝支架圖
